Цепи приводные длиннозвенные ПРД

Цепи приводные длиннозвенные ПРД

Приобретая длиннозвеньевые цепи (цепь ПРД), следует обращать внимание на такой показатель, как разрушающая нагрузка, которая определяет степень эффективности эксплуатации цепи и жесткость окружающих условий. Использование приводных цепей в промышленности широко и разнообразно, в частности, речь идет о технологических процессах, в которых невозможно передать крутящий момент, применяя принцип ременной передачи. В условиях высоких нагрузок и температур незаменимыми являются именно приводные цепи. Длиннозвенные варианты используются на транспортерах, элеваторах и других механизмах, где передача характеризуется низкими скоростями. Тем не менее, отметим, что величина усилия, передаваемого этими цепями, будет на порядок ниже по сравнению с другими роликовыми вариантами цепей. Такая тенденция объясняется тем, что сила крутящего момента будет распределяться между меньшим числом звеньев.

Цена: по запросу заказчика

Пример условного обозначения при заказе

Цепь ПРД - 31,75 - 2300, где:

  • ПРД - приводная длиннозвенная цепь;
  • 31,75 - шаг цепи , мм;
  • 2300 - разрушающая нагрузка, кг.

Общее описание

Цепи приводные длиннозвенные ПРД

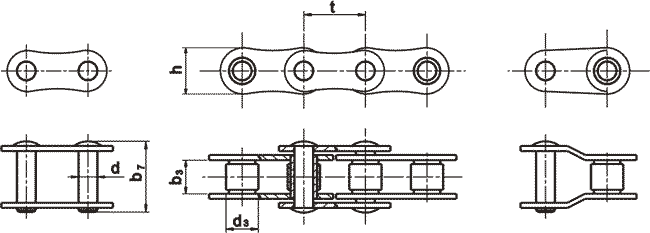

РИС 2.
Цепи приводные длиннозвенные ПРД

Обозначение цепи

Основные параметры, мм

Разрушающая
нагрузка, кг

Масса 1м
цепи, кг

t

b3

b7

d

d3

h

ПРД-31,75-2300

31,75

9,65

24

5,08

10,16

14,8

2300

0,6

ПРД-38-3000

38

22

42

7,92

15,88

21,3

3000

1,87

ПРД-38-4000

38

22

47

7,92

15,88

21,3

4000

2,1

ПРД-38,1-3180

38,1

12,7

31

5,94

11,91

18,2

3180

1,1

ПРД-50,8-6000

50,8

15,88

39

7,92

15,88

24,2

6000

1,9

ПРД-63,5-8900

63,5

19,05

46

9,53

19,05

30,2

8900

2,6

ПРД-76,2-12700

76,2

25,4

57

11,1

22,23

36,2

12700

3,8
