Волновые мотор-редукторы ЗМВз

Волновые мотор-редукторы ЗМВз

Приводы зубчатые ЗМВз, исполнение -  горизонтальное, вертикальное, фланцевое на лапах, позиционируются как высококачественное оборудование, разработанное для сфер общемашиностроительного применения. Волновые мотор-редукторы в ряде случаев применяются и как самостоятельные единицы технических средств, и в качестве комплектующих элементов различных сложных многоуровневых машин и агрегатов. Приводы адаптированы для режима работы S1, (сеть переменного тока  50Гц, номинальное напряжение 380В). По предварительному согласованию с производителем, могут быть выпущены модификации оборудования других стандартных напряжений, необходимые пользователю и конкретному производственному процессу. Особенности волновой передачи рационально интегрируются в широкий диапазон сфер и отраслей промышленности: станки, медицинские устройства и аппараты, транспортные системы и механизмы, приспособления использования солнечной энергии и др.

Цена: по запросу заказчика

Условия использования волновых мотор-редукторов:

  • Нагрузка постоянная/переменная по величине/направлению (в рамках допускаемого крутящего момента);
  • Работа длительная и с остановками, если того требует технологический процесс;
  • Вал выполняет вращения в обе стороны;
  • Атмосфера I и II в условиях запыленности воздуха не более 10 мг/м.куб.;
  • Климатические исполнения: «У» - для категорий размещения 3, исполнение «УХЛ» и «О» - для категории 4;
  • Условия рационального использования в части влияния мех.факторов внешней среды по группе М1.

Общее описание:

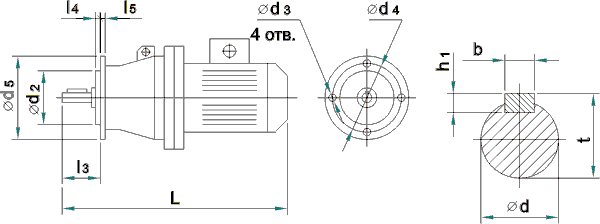

Габаритные и присоединительные размеры ЗМВз

РИС. 1
Фланцевое исполнение
Габаритные и присоединительные размеры

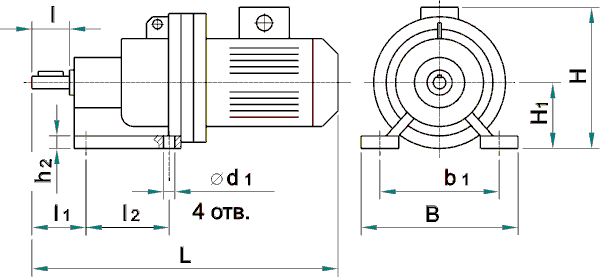

Габаритные и присоединительные размеры ЗМВз

РИС. 2 Исполнение на лапах
Габаритные и присоединительные размеры

Типоразмер мотор-редуктора

L

B

H

l

l1

l2

l3

l4

l5

d

не более

3МВз-63

365

130

155

36

55

80

51

3

15

22k6

3МВз-80

416

160

171

60

85

130

69

4

15

28k6

3МВз-160

690

270

275

110

140

210

124

4

25

55k6

ТАБЛ 1. Габаритные и присоединительные размеры

Типоразмер мотор-редуктора

d1

d2

d3

d4

d5

b

b1

h1

h2

t

H1

3МВз-63

13

80

13

100

130

6

100

6

15

24,5

71

3МВз-80

15

100

15

130

160

8

155

7

15

31,0

80

3МВз-160

19

180

19

215

250

16

220

10

18

59

125

ТАБЛ 2. Габаритные и присоединительные размеры

Технические характеристики ЗМВз

Наименование мотор-редуктора

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на выходном валу, Н·м

Передаточное отношение редукторной части

Масса, кг
(не более)

Двигатель

Тип

Мощность кВт

3МВз-63

9,0

80

158

7,5

АИР56А4

0,12

12,0

71

125

АИР56А4

0,12

16,0

67

104

АИР56А4

0,12

18,0

56

78

АИР56А4

0,12

35,5

40

78

АИР56А2

0,18

3МВз-80

7,1

180

204

12,5

АИР63А4

0,25

9,0

160

164

АИР63А4

0,25

12,0

160

135

АИР63А4

0,25

16,0

150

101

АИР63А4

0,25

18,0

110

80

АИР63А4

0,25

35,5

80

80

АИР63А2

0,37

3МВз-160

6,3

1250

275

54

АИР80А4

1,1

7,1

1250

204

54

АИР80А4

1,1

9,0

1250

164

54

АИР80А4

1,1

12,0

1125

135

55

АИР80В4

1,5

16,0

1120

101

55

АИР80В4

1,5

18,0

880

80

55

АИР80В4

1,5

35,5

630

80

56

АИР80В2

2,2

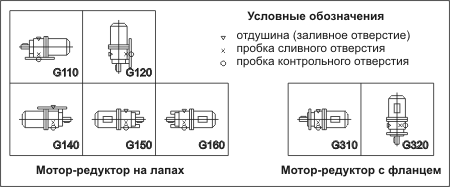

Вариант размещения мотор-редуктора ЗМВз по способу монтажа

РИС. 3 Варианты размещения мотор-редуктора по способу монтажа

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Мотор-редуктор ЗМВз-80-16-110-УЗ, 380 В, где:

  • ЗМВз - тип мотор-редуктора (мотор-редуктор волновой зубчатый)
  • 80 - внутренний диаметр гибкого колеса, мм
  • 16 - частота вращения выходного вала, об/мин
  • G110 - конструктивное исполнение по способу монтажа
  • УЗ - климатическое исполнение (У) и категория размещения (3)
  • 380B - номинальное напряжение сети переменного тока
