Модуль ввода аналоговых сигналов LOGO! AM2

Логические модули LOGO! AM2 6ED1055-1MA00-0BA0:

• Показатели напряжения питания: 12/24В;
• Аналоговые входы 2: 0...10В и 0...20мА;
• Гальваническое разделение цепей с позиции входного участка внутренней шины.

Цена: от 2 856 руб.

Общее описание

•     1.Источник питания
•     2.Входы
•     3. Индикатор типа RUN/STOP
•     4. Интерфейс расширения
•     5-6. Штифты и гнезда механической кодировки
•     7. Специальная защелка-фиксатор
•     8. Клемма PE - подключение земли/экранов аналоговых измерительных кабелей

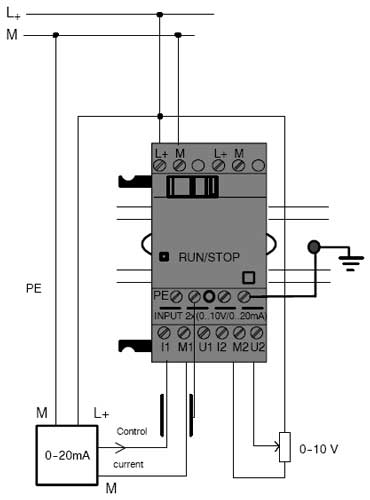

Особенности схемы и возможности подключения модулей расширения к LOGO!AM2

Расшифровка нижеприведенных обозначений:

•     «х» - подключение приемлемо,
•     «-» - подключить нельзя.

Специфика монтажа модуля LOGO!AM2

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль 6ed1055-1ma00-0ba0 на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!AM2:
