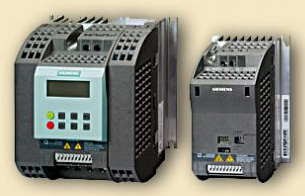

Преобразователи частоты Siemens Sinamics G 110
Преобразователь частоты Siemens серии SINAMICS G 110 применяется для решения задач изменения и регулирования показателей скорости вращения низковольтных электродвигателей переменного тока, характеризующихся постоянной нагрузкой (конвейеры, приводы автоматических дверей, центробежные насосы, вентиляторы и широкий ассортимент других механизмов, устройств и установок).
Цена: от 4 540 руб.
К особенностям оборудования можно отнести следующие моменты:
- Простоту и оперативность установки и подключения;
- Понятное и удобное внесение параметров работы устройства;
- Возможность оперативно настроить несколько приводов за счет минимального времени, требующегося для копирования значений с одного преобразователя на другой, используя высокоэффективные и эргономичные панели ВОР.
Таким образом, преобразователи частоты Siemens Sinamics G 110 – это идеальное решение для приводов маломощного типа.
|
Название документа |
Скачать |
|---|---|
|
Руководство по эксплуатации G 110 (русская версия) |
|
|
Список параметров на русском языке |
|
|
Быстрый ввод в эксплуатацию |
Общее описание:
Особенности оборудования Sinamics G 110
|
Параметр |
Технические характеритики |
|---|---|
|
Сетевое напряжение |
120-240 В 1 АС |
|
Диапазон мощностей |
120 Вт-3,0 кВт |
|
Выходная чатота |
0-650 Гц |
|
Коэффициент мощности |
COSф=0,95 |
|
КПД |
90-94% для приборов <750 |
|
Способность к перегрузкам |
Ток перегрузки=1,5*ном.выходной ток(т.е. 150% перегрузки) в течение 60 с, затем 0,85*ном.выходной ток в течении 240с, время цикла 300 с. |
|
Выходное напряжение для пользователя |
24 В на клеммах 6 и 7 (50 мА нерегулировано): 10 В на клеммах 8 и 10 (5 мА) |
|
Предварительный ток |
Меньше чем номинальный выходной ток |
|
Управление |
Линейный, квадратичный, многоточечный(настраиваемый) |
|
Частота импульсов |
8 кГц (стандарт); 2кГц-16кГц (в шагах 2-кГц) |
|
Постоянные частоты |
3, можно настраивать |
|
Фильтруемая полоса частоты |
1, можно настроить |
|
Разрешение номинальных значений |
0,01 Гц цифровой, 0,01 Гц серийный, 10 Бит аналоговый (потенциометр двигателя 0,1 Гц) |
|
Цифровые входы |
3, настраиваемый, потенциально связанный; PNP, совместимый с Simatic. Low<5.high>10 V, максимальное входное напряжение 30 В. |
|
Аналоговый вход |
1, для номинального значение (0 В-10 В, шкалируется или используется как 4-й цифровой вход) |
|
Цифровой вход |
1, потенц.отд. Оптосоединительный выход (DC 24 В, 50 мА), тип танзистора NPN |
|
Серийный интерфейс (вариант USS) |
RS 485, для работы через протокол USSI |
|
Длина проводов |
макс. 25 м (экранированного) макс. 50 м (не экранированного) |
|
Электромагнитная совместимость |
Все приборы с интегрированным фильтром EMV для двигателей в категории С2 инсталяции (поставка ограничена). Верхнее значение соответствует EN55011. класс А, группа 1. Кроме того все все приборы с интегрированными фильтрами при экранированных кабелях с максимальной длиной 5 м, предельная величина EN55011. класс B. |
|
Торможение |
Торможение постоянным током |
|
Тип защиты |
IP 20 |
|
Рабочая температура |
-10 грC + 40 грС (до + 50 грС с уменьшением мощности) |
|
Температура хранения |
Влажность воздуха 95 % (конденсация не допустима) |
|
Высота установки |
до 1000 м над уровнем моря без уменьшения мощности |
|
|
|
|
Функции защиты по: |
1. пониженному напряжению |
|
Нормы |
СE, c-tick, С-UL. |

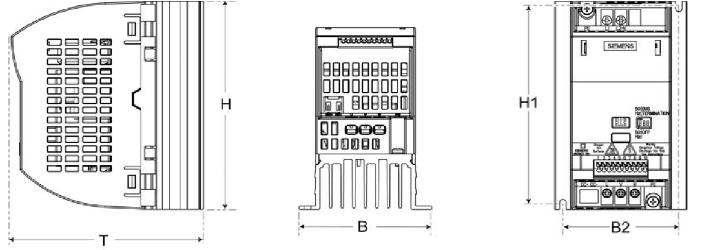

РИС. 1 Габаритные и присоединительные размеры Sinamics G 110
|
Габарит |
Мощность, (Вт) |
Размеры, (мм) |
Вес без фильтра/с фильтром (кг) |
|---|---|---|---|
|
A |
120-370 |
150*90*116 |
0.7/0.8 |
|
A |
550-750 |
150*90*131 |
0.8/0.9 |
|
A (Flat Plate) |
120-750 |
150*90*101 |
0.6/0.7 |
|
B |
1100-1500 |
160*140*142 |
1.4/1.5 |
|
C |
2200 |
181*184*152 |
2.0/2.2 |
